Szczegóły Produktu:
Zapłata:
|
| Materiał zbiornika: | Q345R Q370R Q420R Stal węglowa na zbiorniki ciśnieniowe | Pojemność ładowania: | 2TONY, 5TON, 10TON, 20TON ITP. |
|---|---|---|---|
| Rozmiar zbiornika: | 5m3, 5cbm, 5000litrów, 5000L | Presja projektowa: | 1,71 MPa 1,77 MPa 17,1 bara, 17,7 bara |
| Ciśnienie próby hydraulicznej: | 2,21 MPa 22,1 bara | Środek wypełniający: | Propan, butan, LPG, gaz kuchenny |
| Wskaźnik poziomu: | Wskaźnik poziomu płyty magnetycznej, pływak, wskaźnik poziomu wirnika | Średnica: | 1600MM |
| Mnóstwo: | 5000L, 5cbm, 5000litrów, 5m3 | Kolor: | Dostosowane |
| Podkreślić: | Wyrób naciskowy na LPG,propan |
||
Opis produktu
1Zawartość zbiornika LPG: gaz LPG, propan, butan, płynny amoniak itp.
2. Standardy projektowania zbiornika: GB150-2013, standard ASME z U STAMP.
3Test: 100% test radiograficzny, test siły magnetycznej, ciśnienie wody.
4Pojemność zbiornika LPG: 5-200 m3 (na zamówienie)
5.Materiał zbiornika LPG:Q345R Q370R SA516SA517
6.Odporność na korozję: 2 razy
7. Malowanie powierzchni: 1 raz (kolor jest dostosowany)
Parametry techniczne dla zbiornika magazynowego o pojemności 5000 litrów 5m3 lpg
| Artykuł nr. | Parametry |
| Objętość zbiornika (cbm) | 5 |
| Masa tary (kg) | 2030 kg |
| Pojemność napełniania (kg) | 1995 kg |
| Gęstość powłoki (mm) | 10 |
| Gęstość płyty końcowej (mm) | 10 |
| średnica butli zbiornika (mm) | 1600 |
| Wymiary zewnętrzne (mm) (długość × szerokość × wysokość) |
3070*1620*2210 |
| Materiał zbiornika i części głównego ciśnienia | Stal węglowa Q345R |
| Środek wypełniający | Zgładzony gaz ropopochodny |
| Naciski projektowe | 10,77 MPa (256 psi) |
| Dopuszczalność do korozji | 1 mm |
| Średnia gęstość | 420 kg/cm3 |
Wykaz akcesoriów do zbiornika magazynowego o pojemności 5000 l
| Lista akcesoriów | |||||
| Części | Wielkość | Nazwa części | Model nr. | Ilość | Jednostka |
| a) | DN50 | Zawór odcięcia do wyjścia odprowadzania | J41N-2.5-50 | 1 | zestaw |
| b | DN80 | Zawór odcięcia dla wyjścia fazy ciekłej | J41N-2.5-80 | 1 | zestaw |
| c1 | DN50 | Zawór odcięcia dla wyjścia równowagi fazowej gazowej | J41N-2.5-50 | 1 | zestaw |
| c2 | DN50 | Zawór odcięcia dla wyjścia równowagi fazowej gazowej | J41N-2.5-50 | 1 | zestaw |
| d | DN80 | Zawór odcięcia do wlewu płynu | J41N-2.5-80 | 1 | zestaw |
| i | DN50 | Zawór odcięcia do wyciągu powietrza | J41N-2.5-50 | 1 | zestaw |
| h | DN80 | Zawór odcięcia dla zaworu bezpieczeństwa | J41N-2.5-80 | 1 | zestaw |
| f1 | DN25 | Zawór odcięcia dla miernika poziomu magnetycznego | J41N-2.5-25 | 1 | zestaw |
| f2 | DN25 | Zawór odcięcia dla miernika poziomu magnetycznego | J41N-2.5-25 | 1 | zestaw |
| e | M33*2 | Termometr | WTQ-280 | 1 | zestaw |
| g | M20*1.5 | Miernik ciśnienia | Y-100T | 1 | zestaw |
| / | / | Miernik poziomu magnetycznego | HG21584-95 | 1 | zestaw |
| / | DN80 | Zawór bezpieczeństwa | A42F-25 | 1 | zestaw |
| M20x1.5 | Zawór igłowy | J24W-320-DN6 | 1 | zestaw | |
| Całkowita ilość | 14 | ||||

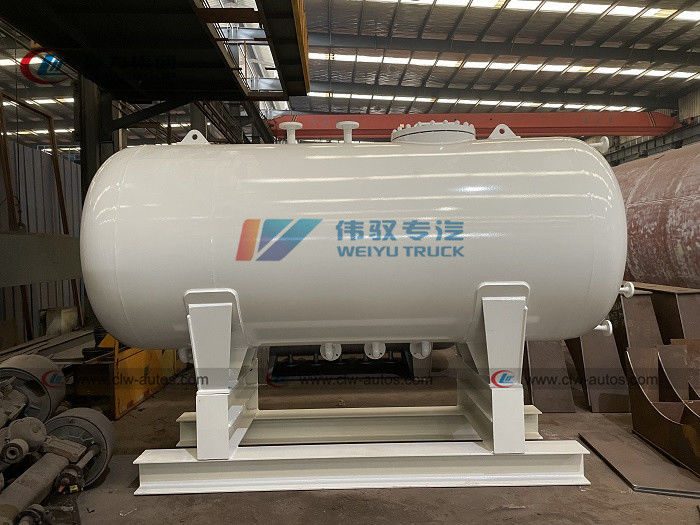

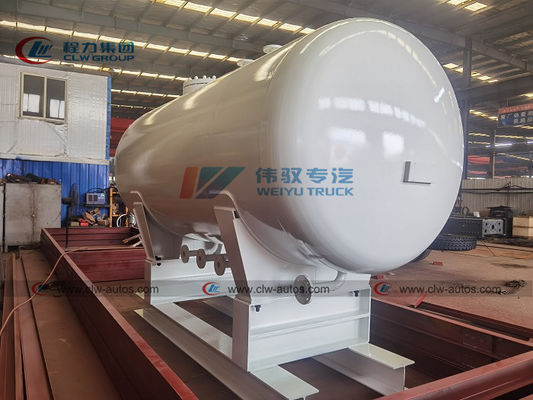

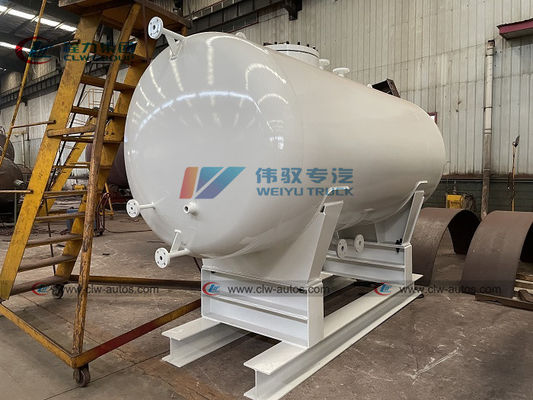

Zdjęcia gazowni LPG z akcesoriami:
Proces produkcji zbiornika magazynowego LPG:
Nasza służba
1) Szybkie informacje zwrotne w celu rozwiązania pytań;
2) Profesjonalny zespół inżynierski i produkcyjny;
3) Oferowane akcesoria i części zamienne, bez obaw o przyszłość;
4) Regularne odwiedzanie klientów po sprzedaży;
5) Bezpłatne szkolenie i poradnictwo personelu technicznego;
6) Rozsądna cena i dobra jakość;
7) Szybka dostawa i wysyłka.
