Szczegóły Produktu:
Zapłata:
|
| Materiał zbiornika: | Q345R Q370R Q420R Stal węglowa na zbiorniki ciśnieniowe | Pojemność ładowania: | 20 TON, 25 TON, 30 TON, 40 TON, 50 TON, 60 TON |
|---|---|---|---|
| Rozmiar zbiornika: | 50m3, 50cbm, 50000litrów, 50000L | Presja projektowa: | 1,71 MPa 1,77 MPa 17,1 bara, 17,7 bara |
| Ciśnienie próby hydraulicznej: | 2,21 MPa 22,1 bara | Środek wypełniający: | Propan, butan, LPG, gaz kuchenny |
| Wskaźnik poziomu: | Wskaźnik poziomu płyty magnetycznej, pływak, wskaźnik poziomu wirnika | Średnica: | 2700 mm |
| Mnóstwo: | 50000L, 50cbm, 50000litrów, 50m3, 25ton, 25ton | ||
| Podkreślić: | Zbiornik gazu LPG 50000L,Zbiornik gazu LPG ze stali węglowej,Zbiorniki ASME Lpg dla ciężarówek |
||

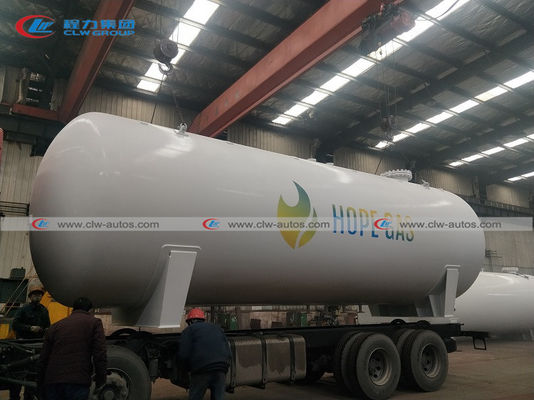

ASME 50000L 25MT DN2700mm Diameter Head 16mm Q345R Carbon Steel LPG Gas storage
Opis produktu
1Zawartość zbiornika LPG: gaz LPG, propan, butan, płynny amoniak itp.
2. Standardy projektowania zbiornika: GB150-2013, standard ASME z U STAMP.
3Test: 100% test radiograficzny, test siły magnetycznej, ciśnienie wody.
4Pojemność zbiornika LPG: 5-200 m3 (na zamówienie)
5.Materiał zbiornika LPG:Q345R Q370R SA516SA517
6.Odporność na korozję: 2 razy
7. Malowanie powierzchni: 1 raz (kolor jest dostosowany)
Technique Parameter for 500000 Liters 25tons lpg storage tank
| Wymóg | Jednostka | Parametry |
| Nazwa produktu | Zbiornik magazynowy gazu skroplonego | |
| Design/manufacture code | GB150, ASME jest dla opcji | |
| Ogólne wymiary | mm | 9182*2728*3318 |
| Wymiar zbiornika | DN2700 | |
| Materiał z zbiornika | Q345R | |
| Masa ładunkowa | Kilogramowo | 19950 |
| Waga zbiornika | kg | 10640 |
| Ciśnienie robocze | MPa | ≤ 1.6 |
| Badanie ciśnienia hydraulicznego | 2.12 | |
| Testing pressure for gas density Testing pressure for gas density Testing pressure for gas density Testing pressure for gas density | 1.77 | |
| Ciśnienie badawcze | 1.69 | |
| Ciśnienie badania szczelności powietrza | 1.69 | |
| Safety valve popping pressure (sprężenie wybuchu zaworu bezpieczeństwa) | 1.68 | |
| Temperatura pracy | oC | ≤ 50 |
Accessory list for 50,000l lpg storage tank (Zestaw akcesoriów do 50 000 lpg zbiorników)
| Lista akcesoriów | |||||
| Części | Wielkość | Nazwa części | Model nr. | Ilość | Jednostka |
| a) | DN50 | Zawór odcięcia do wyjścia odprowadzania | J41N-2.5-50 | 1 | zestaw |
| b | DN80 | Zawór odcięcia dla wyjścia fazy ciekłej | J41N-2.5-80 | 1 | zestaw |
| c1 | DN50 | Zawór odcięcia dla wyjścia równowagi fazowej gazowej | J41N-2.5-50 | 1 | zestaw |
| c2 | DN50 | Zawór odcięcia dla wyjścia równowagi fazowej gazowej | J41N-2.5-50 | 1 | zestaw |
| d | DN80 | Zawór odcięcia do wlewu płynu | J41N-2.5-80 | 1 | zestaw |
| i | DN50 | Zawór odcięcia do wyciągu powietrza | J41N-2.5-50 | 1 | zestaw |
| h | DN80 | Zawór odcięcia dla zaworu bezpieczeństwa | J41N-2.5-80 | 1 | zestaw |
| f1 | DN25 | Zawór odcięcia dla miernika poziomu magnetycznego | J41N-2.5-25 | 1 | zestaw |
| f2 | DN25 | Zawór odcięcia dla miernika poziomu magnetycznego | J41N-2.5-25 | 1 | zestaw |
| e | M33*2 | Termometr | WTQ-280 | 1 | zestaw |
| g | M20*1.5 | Miernik ciśnienia | Y-100T | 1 | zestaw |
| / | / | Miernik poziomu magnetycznego | HG21584-95 | 1 | zestaw |
| / | DN80 | Zawór bezpieczeństwa | A42F-25 | 1 | zestaw |
| M20x1.5 | Zawór igłowy | J24W-320-DN6 | 1 | zestaw | |
| Całkowita ilość | 14 | ||||
Zalety produktu
5. Wysokiej jakości krajowe lub importowane akcesoria bezpieczeństwa dla użytkownika do wyboru
Zdjęcia gazowni LPG z akcesoriami:
Proces produkcji zbiornika magazynowego LPG:
