ASME Q345R 16.1Bar 54000 Litrów 25 Ton 25MT Cysterna LPG Bridger Truck Trailer
Cysterna LPG (zwana również cysterną do transportu LPG, przyczepą LPG, cysterną LPG, cysterną gazu LPG, naczepą LPG, cysterną propanu, przyczepą cysterny propanu) służy do transportu skroplonego gazu naftowego/propanu i butanu/skroplonego gazu naftowego na duże odległości.
Cysterna LPG może być dostosowana do rzeczywistych potrzeb użytkowników końcowych. Na przykład, cysterna LPG jest opcjonalna dla przepływomierzy, pomp skroplonego gazu naftowego i systemów napełniania skroplonym gazem naftowym.
Część cysterny LPG: materiał zbiornika Q345R (normalizacja), materiał głowicy Q345R (normalizacja), kształt i grubość głowicy: owalna, grubość δ12, medium napełniające: skroplony gaz naftowy (propan), współczynnik napełnienia: 0,42 tony/metr sześcienny, ciśnienie projektowe 1,61 MPa, średnica wewnętrzna*grubość ścianki*długość (mm): 2300*12*11450, podwójny rozładunek, załadunek i rozładunek z dwóch stron, podwójna skrzynka zaworów, podwójna skrzynka narzędziowa, zawór bezpieczeństwa, interfejs cieczy DN50, interfejs fazy gazowej DN25 lub DN50, zawór upustowy, miedziany przewód uziemiający (antystatyczny).
Główna specyfikacja cysterny LPG
Mechaniczny (ręczny) wskaźnik poziomu, termometr, manometr, zawór odcinający awaryjny, zawór bezpieczeństwa Konfiguracja parametrów: model: A412F-25-22, typ: wbudowany pełny podnośnik; ciśnienie nominalne: 2,5 MPa; średnica gardzieli: 68 mm; ustawienie Ciśnienie: 1,73 MPa; znamionowe ciśnienie rozładowania: ≤1,93 MPa; konfiguracja urządzenia odcinającego awaryjnego: model i specyfikacja: model fazy gazowej QGJ43F-2.5-8 specyfikacja DN25, model fazy ciekłej QGJ43F-2.5-7 specyfikacja DN50, forma: zawór odcinający awaryjny i przejście Zawór ograniczający przepływ, tryb pracy: mechaniczny, czas zamknięcia: ≤10S, temperatura topnienia: 70±5
Mechanizm jezdny: oś BPW 13 ton lub oś FUWA, podwójne koło/trójkąt/Aeolus opona bezdętkowa, noga podporowa JOST (25T pojedyncze połączenie), sworzeń pociągowy JOST, gaśnica, taśma antystatyczna, żelazny błotnik, ABS.

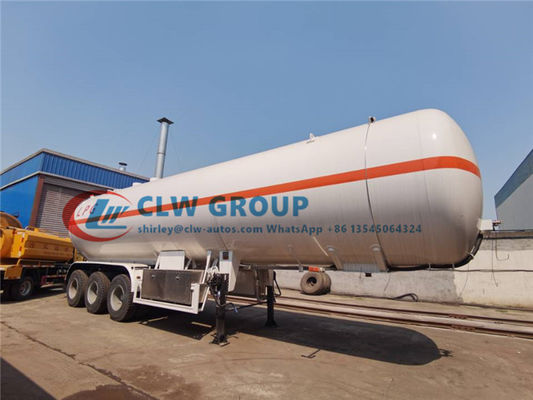

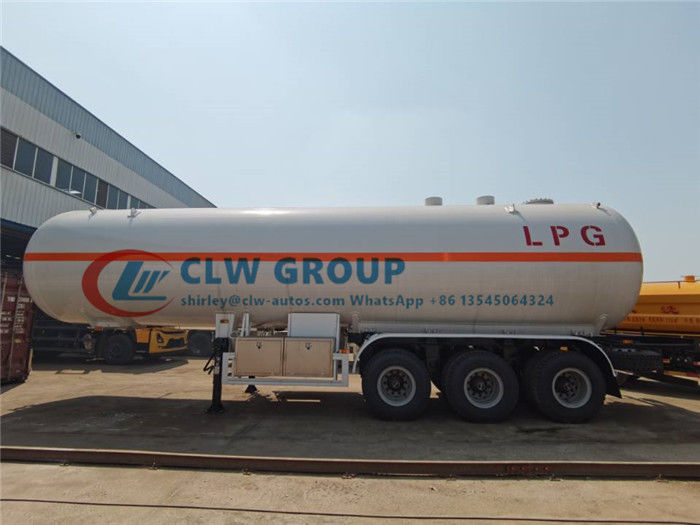

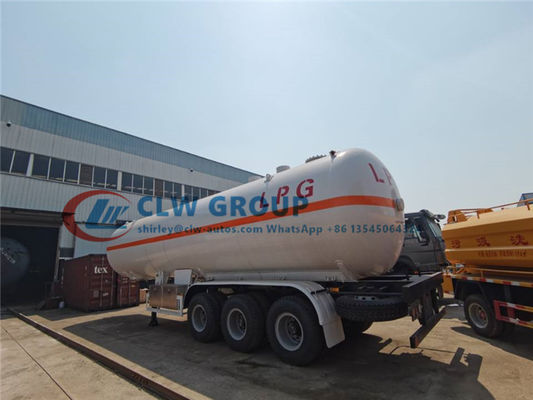

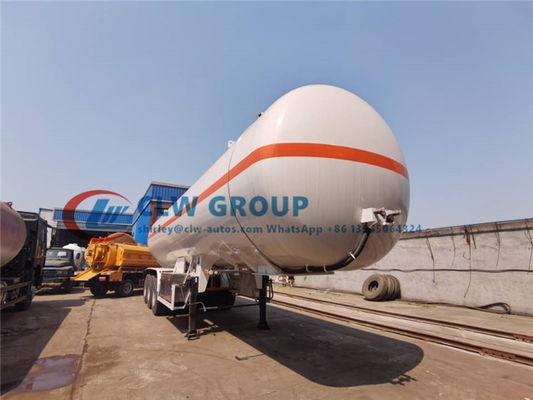

Zdjęcie referencyjne cysterny LPG 25 ton
Cysterna LPG 25 ton jest opcjonalna dla osłony przeciwsłonecznej
wskaźnik poziomu pływakowego cysterny LPG 25 ton
Specyfikacja techniczna cysterny LPG 25 ton
| ZBIORNIK |
|
| Do budowy i testowania zgodnie z chińskim GB/19905-2017 „CIĘŻARÓWKA DO TRANSPORTU LPG”, GB150.1~4-2011 „ZBIORNIK CIŚNIENIOWY” |
| Pojemność wodna zbiornika |
54CBM |
| Wymiary całkowite (dł.*szer.*wys.) |
12700*2550*3990mm |
| Wymiary zbiornika (średnica wewnętrzna*grubość*długość) |
2300*12*11450mm |
| Szacunkowa masa własna (kg) |
15000 |
| Ładowność (kg) |
22680 |
| Masa całkowita (kg) |
37680 |
| Rozstaw osi (mm) |
6800+1300+1300 |
| Medium załadunkowe |
Skroplony gaz naftowy (propan) |
| Właściwość płynu |
Łatwopalny |
| Temperatura projektowa |
-19 ℃~+50 ℃ |
| Ciśnienie robocze projektowe |
1,61 Mpa/16,1 Bar |
| Ciśnienie próby hydraulicznej |
2,12 Mpa/ 21,2 Bar |
| Naddatek na korozję (mm) |
1,00 |
| Współczynnik połączenia spawanego |
1 |
| Główne materiały i grubość zbiornika |
Korpus cysterny: Q345,12mm, |
| Płyta czołowa: Q345R,14mm, podwójna elipsa |
| Przegrody: |
| ZAWORY I ZŁĄCZKI |
| Zawory odcinające awaryjne |
Model |
Faza parowa |
QGJ43F-2.5-8 |
| Faza ciekła |
QGJ43F-2.5-7 |
| Rozmiar |
Faza parowa |
DN25 lub DN50/1” lub 2” w zależności od potrzeb |
| Faza ciekła |
DN50 lub DN80/2” lub 3” w zależności od potrzeb |
| Typ |
Obsługiwane mechanicznie |
| Czas zamknięcia |
≤10 S |
| Czas topnienia |
75±5 |
| Zawór bezpieczeństwa |
Model |
A412-25-16 |
| Typ |
Wbudowany |
| Ciśnienie nominalne |
2,5Mpa/25 Bar |
| Średnica gardzieli podstawy zaworu |
53 mm |
| Ciśnienie rozładowania na krawężniku |
≤1,93 |
| Wskaźnik poziomu |
YWJ-25A, typ obrotowy ręczny z zakresem pomiarowym 50~2475mm |
| Manometr |
YN-100T |
| Termometr |
WTQ280 |
| SWORZEŃ KRÓLEWSKI I SPRZĘGŁO |
| 2” lub 3” sworzeń królewski JOST, odpowiedni do głowicy ciągnika 4X2 lub 6X4 |
| UKŁAD HAMULCOWY |
| Zawór przekaźnikowy WABCO RE 6; Komora hamulcowa sprężynowa; zbiorniki powietrza 45L |
| PRODUKCJA I TESTOWANIE |
| Obróbka cieplna |
Ogólna obróbka w piecu, od 600℃ do 640 ℃ |
| Wykrywanie wad wszystkich płyt |
100% wykrywanie wad |
| Test radiograficzny linii spawalniczych |
100% |
| Test szczelności powietrznej dla rurociągów i zaworów |
100% |
| SZAFKA ZAŁADUNKOWA |
| Wszystkie zawory załadunkowe i rozładunkowe zostaną umieszczone w zamykanej metalowej szafce po obu stronach cysterny |
| Szafka zostanie umieszczona pod cysterną między nogą podporową a osiami |
| PRACE LAKIERNICZE |
| Dwie warstwy podkładowe z epoksydowanego podkładu |
| Dwie warstwy |
| Dostosowany kolor korpusu cysterny i logo |
| SYSTEM BIEŻNY |
| Osie |
3*12T marki FUWA |
| Opona |
Opona bezdętkowa 12R22.5, 12 sztuk z jedną oponą zapasową |
| Prędkość projektowa |
80 km/h |
| Uchwyt na opony |
2 szt. |
Dlaczego warto wybrać grupę CLW dla cysterny LPG Bridger 25 ton?
-
Szybka informacja zwrotna w celu rozwiązania Twoich pytań
-
Profesjonalny zespół inżynieryjny i produkcyjny
-
Oferowane powiązane akcesoria i części zamienne, brak przyszłych zmartwień
-
Regularne wizyty posprzedażowe u klientów
-
Bezpłatne szkolenia i wskazówki dla personelu technicznego
-
Rozsądna cena i dobra jakość
-
Szybka dostawa i wysyłka
-
P1: Jakie rodzaje produktów LPG mogę zamówić w Państwa firmie?
Odp.: Specjalizujemy się w produkcji naziemnych zbiorników magazynowych LPG od 5CBM do 200CBM, podziemnych zbiorników magazynowych LPG od 5CBM do 120CBM, cystern LPG od 5CBM do 38,5CBM, cystern dystrybutorów LPG/cystern LPG bobtail od 5CBM do 25,5CBM, naczep LPG od 40CBM do 61,9CBM oraz stacji LPG Skid/mobilnych stacji napełniania LPG od 5CBM do 50CBM itp. Zapraszamy do kontaktu w celu uzyskania szczegółowych informacji.
P2: Jaki jest Państwa standard produkcji produktów LPG? Czy mogą Państwo produkować swoje produkty zgodnie ze standardem ASME?
Odp.: Zazwyczaj nasze produkty LPG przyjmują standard GB-150/China, istnieje standard ASME jako opcja. Tak, możemy wykonać standard ASME, a nasz standard ASME zgodnie z DIV 01 SEC VIII.
P3: Czy dostarczali Państwo produkty LPG do znanych firm?
Odp.: Nasza firma grupowa jest stałym partnerem strategicznym niektórych dużych firm gazowych. Dostarczyliśmy im wiele zbiorników magazynowych i naczep o różnych rozmiarach, takich jak ENOC, AARANO, NIPCO, LAKEGAS... Największy zbiornik, jaki kiedykolwiek dostarczyliśmy, to zbiorniki magazynowe LPG o pojemności 200 m3.
P4: A co z gwarancją?
Odp.: Gwarancja na sprzęt wynosi 12 miesięcy od daty pomyślnego uruchomienia sprzętu lub 13 miesięcy od daty dostarczenia sprzętu, w zależności od tego, co nastąpi wcześniej.
P5: Gdzie znajduje się Państwa fabryka? Jak daleko od Szanghaju do Państwa fabryki?
Odp.: Nasza fabryka znajduje się w mieście Suizhou, w prowincji Hubei, w Chinach. Nasze biuro marketingu zagranicznego znajduje się w Wuhan. Wuhan jest dwie godziny lotu od Pekinu, Szanghaju lub miasta Guangzhou, zapraszamy do odwiedzenia nas w celu inspekcji fabryki.
